        调 速 器 试 验 台

使用说明书


一、 概述:

该调速器试验台由本公司技术人员汇集多年调速器维护、维修经验研研制而成,其优良的工作性能、紧凑的结构、高性价比的价格成为您检查、检测和调节调速器性能的平台之一。

该调速器试验台是一种在远离发动机或涡轮机等原动机上对调速器进行便利测试和对调速参数精准校正的一种调速器测试设备。

二、 功能简介:

1,  调速器内腔压力测试;

2,  高速或者低速停车;

3,  液压控制时的速度设定;

4, 外部执行直流电机的运行好坏;

5, 输出轴的各个负荷的转动角度检测和显示可计算出输出行程

6, 限载控制功能限载设定后,运行主机转速,显示出输出轴的转动角度,此时旋转调速旋钮,输出轴角度是不会变化

7, 调速器的稳定性;

8, 修理漏洞检查。


注意:调速器试验台不是发动机或者涡轮机,使用者不可能期望调速器试验台取代终决定调速器性能的涡轮机或发动机。原因在于任何调速器试验台不可能提供与发动机或涡轮机完全相同的驱动力矩、驱动扭力、联接方式、涡轮增压效果、加速和减速效果、连杆组控制特性等。因此,同一个调速器安装在发动机或涡轮机上和安装在试验台上表现出来的性能可能出现不同是很正常的。但是,调速器试验台能够提供一个快捷、便利的方法来测试调节作为终装置于发动机或涡轮机的调速 器。调速器试验台使用者可在调速器安装到发动机或涡轮机前有一定的时间在试验台上对其进行压力、转速、停车、限载、调速等可变参数进行小心和安全的测试、调节或设置。实践证明,大多数情况下,在试验台上进行运行、调试完基本出厂参数后,安装到发动机或涡轮机上可得到满意的效果。

三、 主要技术参数:

1、4KW 交流电机驱动+变频器无极调速;

2、工业电脑一体机;

3、自主研发控制主板;

4、供油提供 0-1MPa,室温至 60℃压力油(透平油);

5、设置主油箱和台面废油箱双油箱;

6、液压表两套(0-6MPa,0-1.6MPa 各一套),表盘直径:


100mm,精度等级:1.6;

7、0-12V、0-24V、0-36V 直流电源输出

8、试验台工作转速范围:0-2000 转/分钟,转速精度:

±1 转;

9,输出轴参数测试编码器和万能固定架;

10、电源电压:380V 50HZ,进线:三相四线+地线;

11、总功率:6KW;

四、设备部件和接口功能介绍:






1、

2、

3、

4、  使用;

5、

6、 吸油口:可将调速器内测试油抽回到试验油箱;

7、 内腔压力表接口:连接调速器到此接口,可测试调速器内腔压力;

8、 输出轴参数测试编码器:配有安装固定万能支架,测试输出轴各个状态下的转动角度和在某个角度和转速下的正反波动情况;

9、 测试件:机械调速器;

10、 整体铸铁台面;

11、 废油箱;

12、 测试油油箱;

13、 供油泵组:提供调速器所需要的测试油;

14主驱动电机变频器控制:提供调速器所需要的稳定转速;

15、 抽油电机泵组:把调速器内部测试用油抽回测试油

16、强电电气箱;

17、调速器固定块

18、总电源开关:在测试完成后需要将次电源开关转到关闭位置。

19、DC12V输出端:上面配有相应的档位开关,实现直流电机的正反转检测;

20、DC24V输出端:上面配有相应的档位开关,实现直流电机的正反转检测;

21、DC36V输出端:上面配有相应的档位开关,实现直流电机的正反转检测;

22、急停按钮:在遇到紧急情况时候,迅速按下次按钮;

23、供油泵组启动/停止按钮;

24、抽油泵组启动/停止按钮;

25、手动调节速度按钮:在手动调速模式下,可以旋转此按钮、进行主驱动电机的速度调节。此旋钮配有快慢速调速,此按钮可以按压,通过按压来切换快速和慢速调节;

26、工业电脑一体机。

五、操作流程:

安装固定设备,正确连接三相四线制加地线电源线(电压380V 50HZ),电压浮动符合国家标准,开机之前一定要用万用表检测进线电压。

1、把调速器安装到工作台上面,并且用固定块固定调速器

2、用专用接头盒专用测压管连接内腔压力,测试口与内腔压力表口,可以检测调速器的内腔压力;

3、正确固定输出轴测试参数编码器,利用联轴器与万能支架;

4、打开电源总开关;

5、把供油管插入到调速器加油口内,启动供油泵组,给调速器加注测试油,看调速器油标,加到合适的位置即可,然后按下停止按钮;

6、现在打开工业电脑的开关,启动工业电脑;

7、打开测试界面,选择手动调速,这是先通过调速旋钮缓慢加注到200转/分钟;查看有无异常出现,如果没有就可以进行检测和调试。

8、根据测试界面显示进行对调速器检测和调节等试验。

9、测试完成之后,把抽油管插入加油口内,启动抽油泵组,把调速器内实验油抽回到测试油箱;

10、把相应的固定螺栓和接头拆除,把调速器从试验台上面拆卸下来即可。

11、关闭总电源开关。

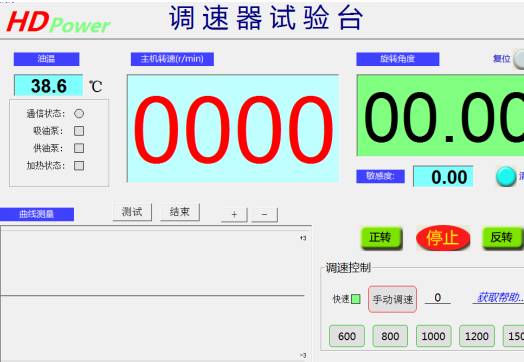

六、界面功能介绍:

1、油温显示窗口:点击此窗口,设定温度,加热到此设定温度,自动停止加热;

2、通讯状态,吸油泵(抽油泵组),供油泵,加热状态等工作时后面的小方框会变颜色,不工作时没有颜色填充;

3、中间主驱动电机的转速显示。

4、旋转角度:输出轴的转动角度,在主驱动电机旋转到需要转速时,一只手按下停车按钮(一直按,不松开),另一只手点击电脑复位按钮,(在保证调速器的调速状态为“0”时),测试显示旋转角度为0,此时旋转调速器的调速旋钮,一直旋转到大,看输出轴的旋转角度和出厂值对照是否合格,然后在旋转到中间任何一个角度后,稳定30秒左右,此时电机电脑屏幕“清零”按钮,

这时曲线测量窗口,中间会显示一条曲线,此曲线的波动情况反应输出轴的稳定情况,具体跳动值,需要点击“测试”按钮,测试一段时间后,系统会自动计算出跳动值,测试过程中可以点击“结束”按键,不点击结束按钮,系统内部有默认值;

5、屏幕中的加减按键是测试曲线波动窗口范围的调整,从加减百分之一度增加到加减百分之百度,

6、正转、停止、反转;点击后控制主驱动电机的运行情况,根据不同调速器的转向要求选择正确的主驱动电机的转向。

7、手动调速和预置转速,根据需要进行选择,预置和切换。
